2023 sonunda bir bankanın kart işlem operasyon merkezi yenileme projesinde teklif aşamasında müşterinin mobilyayı kendi tedarik etmek istediğini duydum. Tasarruf edeceklerine inanıyorlardı; ofis mobilya tedarikçisinden 12 operatör masası 320 bin TL'ye almışlardı. 14 ay sonra geri aradılar: 4 operatör boyun-omuz tendiniti raporu almış, 2 operatör görev değişikliği talep etmişti, masaların altındaki kablo dağıtımı manyetik bantla tutturulmuştu. Yeniden Knürr Miracel konsol seti aldılar; 12 konsol 2,1 milyon TL. İlk yatırımı kaybetmişti, üstüne yeni yatırım. Komuta kontrol konsolu mobilya değil, ergonomi mühendisliğinin somut hali.

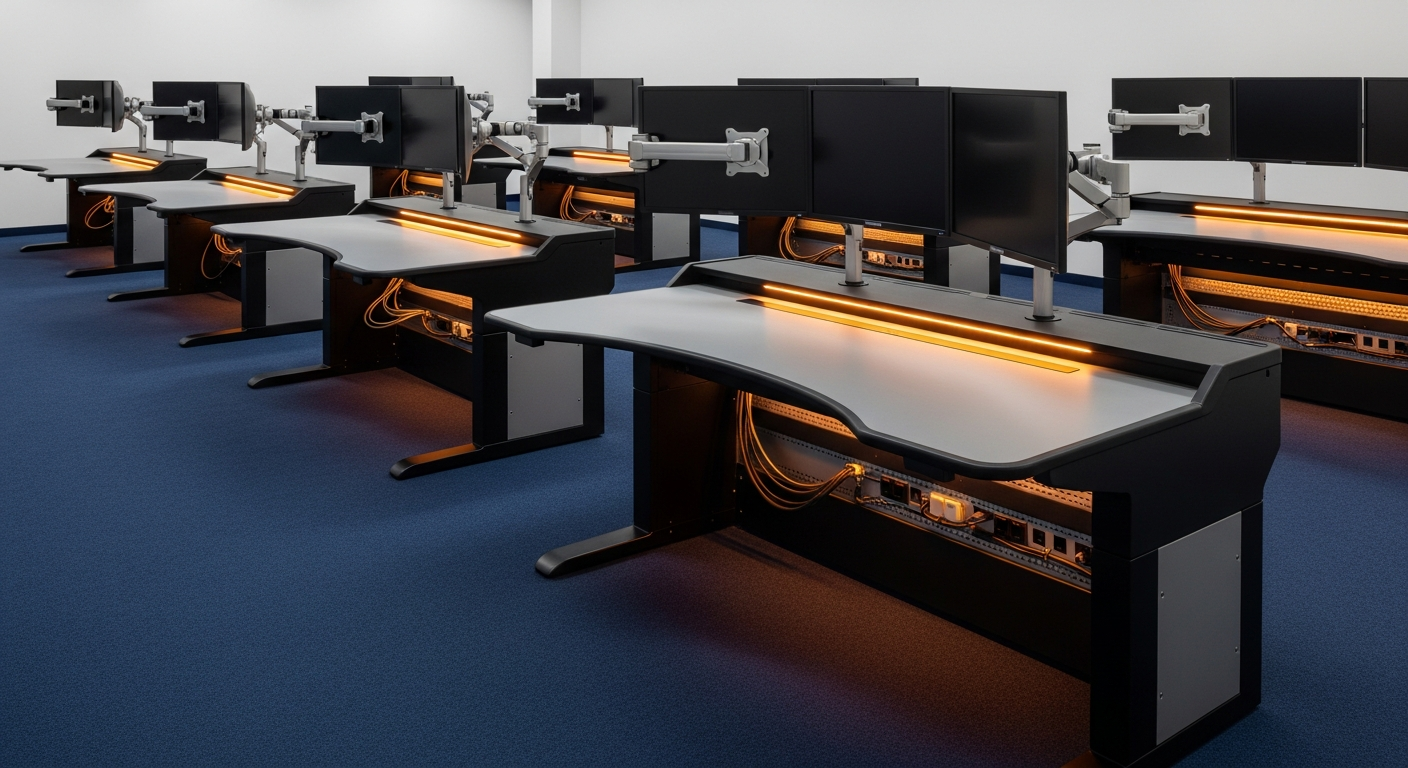

Komuta kontrol konsolu seçimi kontrol odasının görünmeyen ama operatör sağlığını ve operasyon başarısını doğrudan belirleyen kalemi. Kontrol odası çözümlerimiznde Winsted, Vertiv Knürr Miracel ve LINAK aktüatörlü çözümleri kullandığımız için bu üç ailenin saha karşılığını ayrıntıyla biliyoruz. Bu yazıda üç ailenin teknik kıyasını ve şartnameye yazılması gereken maddeleri açıklıyoruz.
Operatör Konsolu Mobilya Olmamasının Üç Nedeni

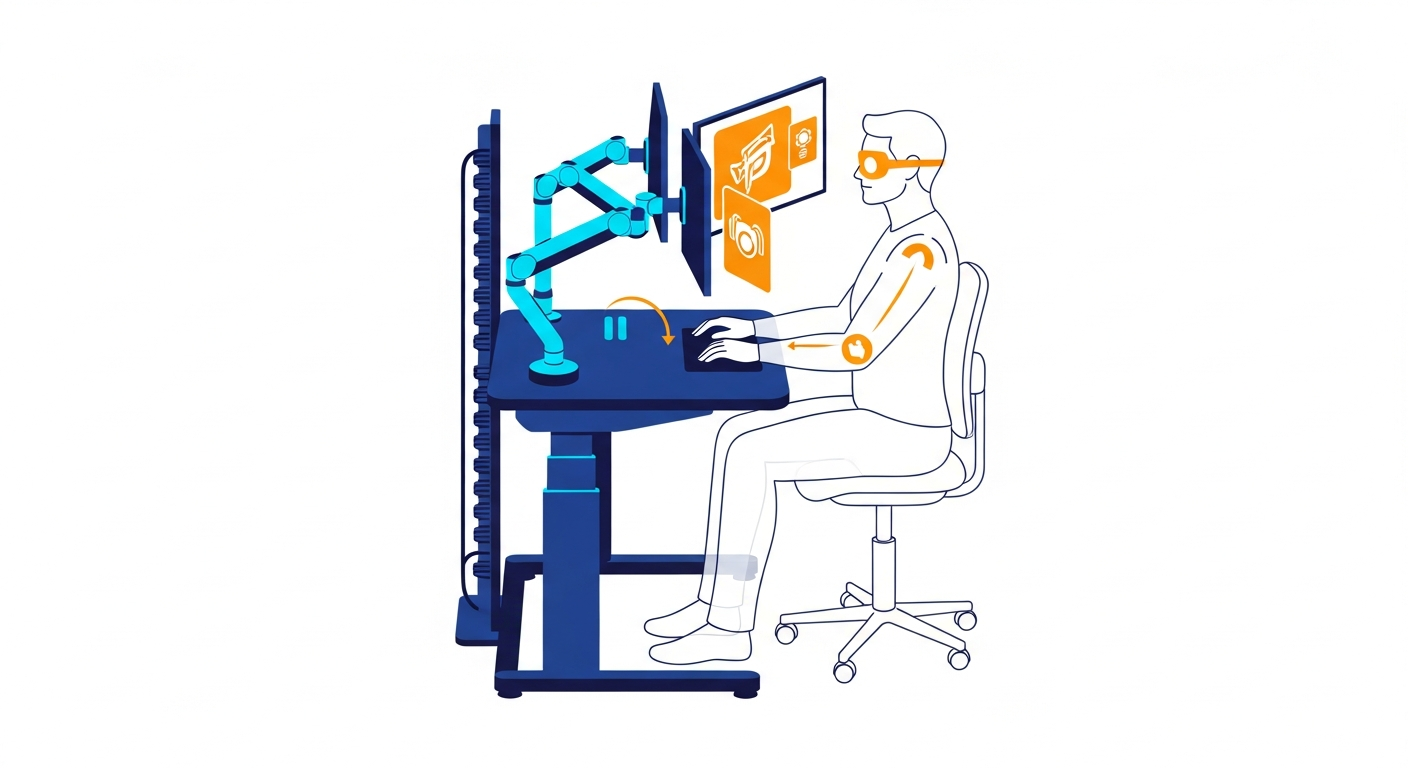

Operatör konsolu sıradan ofis masasından üç temel açıdan ayrışıyor: birinci, vardiya bazlı çoklu kullanıcı kullanım için tasarlanmış (height-adjustable, çabuk ayarlanan); ikinci, 7/24 cihaz yükü taşıyabilen yapısal dayanım (5-7 monitör, KVM extender, USB hub, telefon, vardiya ekipmanı); üçüncü, kablolama sisteminin görünmez olduğu modüler kanal yapısı.
Vardiya değişikliğinde dakika içinde ayar
Üç vardiya çalışan kontrol odasında her 8 saatte yeni operatör masaya oturuyor. Boyu 162 cm olan bayan operatör 188 cm erkek operatörü takip ediyor. LINAK aktüatörlü height-adjustable konsol 2-3 saniyede tek tuş hafıza pozisyonuna gidiyor; standart ofis masası ile bu mümkün değil. Bu özellik olmazsa operatör çoğunlukla "ben uygun değilim" diyerek değiştirme yapmıyor; sırt ve boyun ağrısı kümülatif yükleniyor.
5-7 monitör yükünün yapısal sonuçları
Modern operatör konsolu üzerinde 4-7 monitör (24-32 inç), KVM extender (3-5 kg), telefon konsolu, dijital saat, lambada vs. Toplam üst yapı yükü 35-65 kg. Standart ofis masası bu yükü taşır görünüyor ama 18-24 ay sonra masa orta noktasında 5-12 mm sehim oluşuyor; ergonomik açı bozuluyor. Ergonomik konsollar 80+ kg üst yapı yükü için tasarlanmış çelik konstrüksiyon.

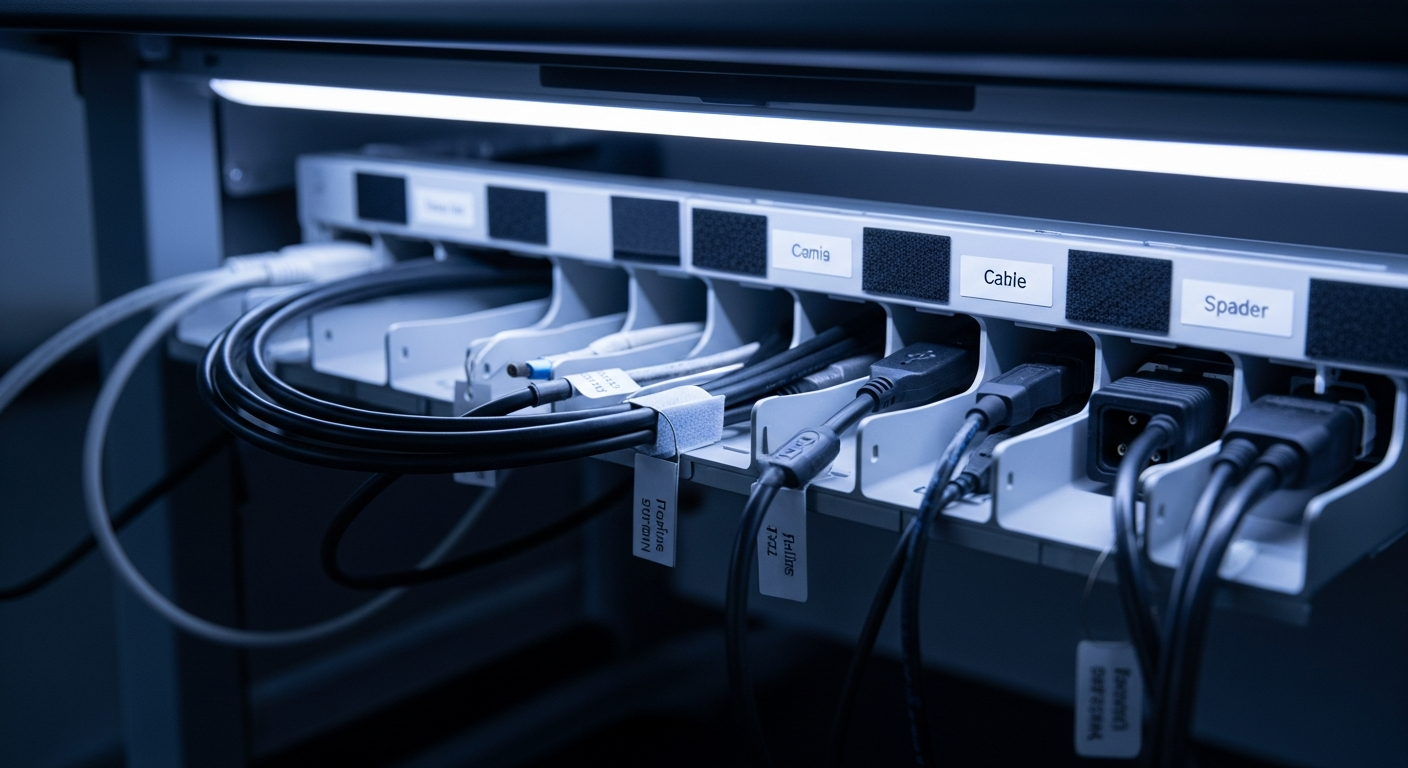

Kablolama: görünmeyen ama kritik
Bir operatör konsolunda 25-40 farklı kablo: HDMI/DisplayPort (4-7), KVM kabloları (5-8), USB (3-5), Ethernet (1-3), güç (8-12), ses (1-2), RS232 (varsa 1-2). Bu yoğunluk açıkta kalırsa hem görsel kirlilik hem operasyonel risk; operatör ayağı kabloya takılıyor, çekişlerle bağlantı kayboluyor. Profesyonel konsollar bu kabloları yapısal kanal sisteminde gizliyor.
Üç Ana Konsol Ailesi: Winsted, Knürr Miracel, Constant Technologies
Kontrol odası konsol pazarı global olarak 5-6 büyük üreticiye odaklı; Türkiye'de en yaygın kullanılan üçü Winsted (ABD), Vertiv Knürr Miracel (Almanya/eski Emerson Network Power), Constant Technologies (ABD). Her birinin teknik yaklaşımı farklı; saha tercihleri sektör bazlı şekilleniyor.
Winsted: ABD'nin sessiz pazar lideri
Winsted ABD'de en yaygın kontrol odası konsol markası; emniyet teşkilatları, ulaşım merkezleri, askeri tesisler. Türkiye'ye ithalat yoluyla geliyor; Sentinel ve Prestige ürün serileri en yaygın. Konsol başına Mart 2026 itibarıyla 145-285 bin TL aralığı (kur ve konfigürasyona bağlı). 12 operatörlük tipik kurulum 2,2-3,4 milyon TL.
Vertiv Knürr Miracel: Avrupa pazarı baskın
Knürr Miracel Avrupa kontrol odalarında baskın marka; Türkiye'de bankacılık, enerji ve telekom sektöründe yaygın tercih. Modüler yapısı uzun yıllara dayanıklı; tipik konsol ömrü 12-15 yıl. Ergonomik özellikleri Avrupa standartlarına yüksek uyumlu (ISO 11064-4'e tam uyum belgeli). Konsol başına 165-245 bin TL aralığı.
Constant Technologies: Mission-critical odak
Constant Technologies ABD savunma ve mission-critical kurumların tedarikçisi; pentagon, NASA, FAA referansları. Türkiye'de daha az yaygın ama TUSAŞ ve ASELSAN benzeri savunma sanayisi projelerinde tercih ediliyor. Premium fiyat segmentinde; konsol başına 220-380 bin TL.
LINAK Aktüatör: Konsolun Görünmeyen Kahramanı
Height-adjustable konsolların gerçek farkı altta olan LINAK elektrik aktüatöründen geliyor. LINAK Danimarkalı şirket; medikal ve industrial elektrik aktüatör pazarında dünya lideri. Konsol üreticilerinin %80'i LINAK aktüatör kullanıyor (Winsted, Knürr, Constant Technologies, Humanscale dahil).
DL11 ve DL16 ürün ailesi
LINAK DL11 single-actuator (her bacak ayrı motor); DL16 dual-actuator (bacak çiftleri eşgüdümlü). Kontrol odası konsolu için DL16 standart; çünkü 80+ kg üst yapı yükü altında bacaklar arası senkronize hareket gerekli. Tek aktüatör 30-50 mm/s hız; 700 mm yükseklik 14-23 saniyede.
Memory ve hafıza pozisyon yönetimi
LINAK kontrol panelleri 4-8 hafıza pozisyonu destekliyor; her operatör kendi pozisyonunu tek tuşla çağırıyor. Vardiya değişikliğinde 5 saniyelik kişisel ayar. Modern paneller (DPS) Bluetooth kişisel telefon eşleştirmeli; operatör masaya yaklaştığında otomatik ayar.
Yıllık kullanım dayanım testi
LINAK aktüatörler IEC 60068 testleri ile sertifikalı; günlük 50 hareket / 5 yıl ömür standart. Kontrol odası senaryosunda aktüatör başına yıllık 1.500-3.000 hareket; sektör ortalamasının üstünde ama LINAK aktüatör için sorun değil.
Üç Ailenin Saha Kıyaslama Tablosu
Aşağıdaki tablo 12 operatörlük standart kontrol odası senaryosu için. Konfigürasyon: çift monitör kolu, height-adjustable, kablolama sistemi, akustik bölücü panel.
| Özellik | Winsted | Vertiv Knürr Miracel | Constant Technologies |
|---|---|---|---|
| Üretici menşei | ABD | Almanya/AB | ABD |
| Aktüatör | LINAK DL16 | LINAK DL16/Suspa | LINAK DL16 |
| Yükseklik aralığı | 660-1.220 mm | 680-1.180 mm | 670-1.200 mm |
| Üst yapı yük kapasitesi | 110 kg | 120 kg | 140 kg |
| ISO 11064-4 uyum | Evet (sertifikalı) | Evet (sertifikalı) | Evet (sertifikalı) |
| Kablo kanal yapısı | Modüler | Modüler (Miracel) | Custom |
| 12 konsol indikatif TL | 2,2-3,4 M | 2-2,9 M | 2,6-4,5 M |
| Tipik teslim süresi | 10-14 hafta | 8-12 hafta | 14-18 hafta |
| TR yetkili servis | Var (sınırlı) | Var (yaygın) | Var (sınırlı) |
Şartnameye Yazılması Gereken Konsol Maddeleri
Komuta kontrol konsolu ihalesinde şartnamesine yazılması gereken 8 madde: birincisi height-adjustable elektrik aktüatörlü (LINAK DL16 veya eşdeğer), 680-1.180 mm aralığı; ikincisi 4 hafıza pozisyon kontrol paneli; üçüncüsü ISO 11064-4 uyum belgesi; dördüncüsü üst yapı yük kapasitesi 100 kg minimum; beşincisi modüler kablo kanal sistemi (HDMI, USB, güç, ses ayrı kanallarda); altıncısı çelik konstrüksiyon, bacak ısı dağıtım fan opsiyonu; yedincisi yıllık 5+ kullanım yılı garanti; sekizincisi monitör kolu çift VESA mount, 200x200 mm uyumlu.
Bu 8 madde sözleşmeye yazılmazsa tedarikçi tarafından "hibrit" ya da "benzer özellikli" ürün getiriliyor; sahada operatör yaşamı zorlaşıyor.
Akustik Bölücü ve Konsol Arası İzolasyon
Çoklu operatör kontrol odasında konsol arası akustik bölücü panel kritik. 12 operatörlü açık ofis düzeninde panel olmadan ortam gürültüsü 58-65 dBA; vardiya başkanı ile operatör arası iletişim zorlu. Akustik bölücü panel 35-45 mm kalınlığında, NRC değeri 0.85+, panel yüksekliği 600-800 mm aralığı.
Knürr Miracel akustik panel sistemi
Knürr Miracel modüler akustik panel sistemi konsola entegre; ek mobilya değil. Panel ayrılabiliyor; gerektiğinde operatörler arası direkt görüş açılıyor. Renk paletinde 8 standart seçenek; kurum kimliğine uyum sağlıyor.
Tavan akustik tedavisi ile kombine
Konsol bölücü panel tek başına yetmiyor; tavan akustik panel ile kombine kullanım gerekiyor. Ecophon Master Rigid A veya benzeri tavan paneli ile birlikte ortam gürültüsü 38-42 dBA seviyesinde tutulabiliyor.
Monitör Kolu ve Görüntü Yerleşimi
Operatör konsolu üzerinde 4-7 monitör; her birinin yüksekliği, açısı ve yatay-dikey orientation operatörün boyun ve göz yorgunluğunu doğrudan etkiliyor. ISO 11064-4 monitör üst kenarının göz hizasında olmasını öneriyor; alt kenar maksimum 40 cm aşağı.
Ergotron LX ve HX serisi
Ergotron LX dual monitor arm yatay konfigürasyon için, HX heavy-duty 49 inç ultrawide veya ağır 32 inç 4K monitörleri için. Tipik kontrol odası kurulumu LX dual + tek HX kombo.
VESA mount uyumluluğu
Standart 100x100 ve 200x200 mm VESA mount endüstri standardı. Custom monitor (broadcast veya GIS amaçlı 60+ inç) bazı durumlarda VESA dışı; özel mount ihtiyacı çıkıyor.
Monitör seçim mantığı
Operatör birincil ekran
27-32 inç 4K, IPS panel, 60Hz refresh rate, factory-calibrated renk. Tipik LG UltraFine veya Eizo FlexScan EV serisi. Yeniden kalibrasyon yıllık önerilir; renk doğruluğu kritik HMI senaryolarında.
Yan ekranlar
24 inç FullHD veya 27 inç QHD, IPS, dikey kullanım için pivot destekli. Loglama, raporlama ve ek HMI görüntüleme için ideal.
Aydınlatma ve Konsol Üstü Task Lighting
Kontrol odasındaki aydınlatma genel olarak indirek; ancak operatör konsolu üzerinde task lighting ek katman. Waldmann Tameto veya Humanscale Element 790 gibi LED task lambası tipik tercih. Renk sıcaklığı 4000K, dim kontrol DALI veya bluetooth.
Sirkadyan ritim destekli aydınlatma
2024 sonrası premium kurulumlarda sirkadyan ritim destekli aydınlatma (HCL - Human Centric Lighting) yaygınlaşıyor. Gündüz 5000K mavi-zengin ışık, gece 2700K sarı-zengin ışık. Vardiya yorgunluğunu azaltıcı bilimsel etkisi var; operatör performans verisinde ölçülebilir iyileşme.
Türkiye'de Konsol Tedarik ve Kurulum Süreci
Konsol tedariki çoğunlukla 8-18 hafta arası teslim süresi gerektiriyor. Avrupa menşeli ürünler (Knürr Miracel) tipik 8-12 hafta; ABD menşeli (Winsted, Constant Technologies) 14-18 hafta. Sipariş sonrası özel boyutlandırma 2-4 hafta tasarım, ardından üretim ve nakliye.
Kurulum süreci
12 konsollu standart kontrol odası kurulumu profesyonel ekiple 4-6 gün. 1. gün ürün teslim ve yapısal kontrol. 2-3. gün konsol montaj ve yerleştirme. 4-5. gün kablolama ve elektrik bağlantı. 6. gün test, kalibrasyon ve eğitim.
Kurulum öncesi mekân hazırlığı
Konsol kurulumundan önce zemin tesviyesi, elektrik altyapı (her konsol için 8-12 priz), data altyapı (Cat6 veya OS2 fiber) hazır olmalı. Bu hazırlık atlandığında konsol sahaya gelse bile kurulum 2-3 hafta gecikiyor.
5 Yıllık Toplam Sahip Olma Maliyeti
12 operatörlük kontrol odası konsol yatırımının 5 yıllık TCO'su tipik dağılım: konsol satın alma %62, monitör kolları %8, akustik panel %12, kablolama ve elektrik %8, yıllık bakım sözleşmesi (5 yıl) %10. Toplam 12 konsol için 2,8-4 milyon TL aralığı.
Yıllık bakım kapsamı
Yıllık bakım yatırımın %2-4'ü; aktüatör yağlama, kablolama kontrolü, akustik panel temizliği, ergonomik açı ölçümü dahil. 5 yıllık toplam 280-560 bin TL aralığında.
Ofis mobilya ile karşılaştırma
İlk yatırımda ofis mobilya tedarikçisinden 12 masa 320-480 bin TL; profesyonel konsol 2-3 milyon TL. 5 yıl sonunda ofis mobilya rotası: yeniden alım + ergonomik yatırım + iş gücü kaybı toplam 4-5 milyon TL. Profesyonel konsol rotası: ilk yatırım + bakım toplam 3-3,5 milyon TL. Profesyonel rota %15-30 daha ekonomik.
Saha Vakası: Enerji Üretim Tesisi Konsol Kurulumu
2024 sonunda Çanakkale'deki bir kombine çevrim santralinin yeni kontrol odası için 8 operatör konsolu kurduk. Müşteri başlangıçta yerli mobilya tedarikçisinden teklif almıştı (8 konsol 580 bin TL); biz Vertiv Knürr Miracel sistemi ile 1,84 milyon TL teklif verdik. İlk bakışta 3 katı pahalı görünüyordu; 5 yıllık TCO analizi sunduk: yerli mobilya rotasında ergonomi sorunları ve operatör sağlık raporları için yeniden yapım, iş gücü kaybı, performans düşüşü dahil edildiğinde 5 yıl sonu toplam 4,2 milyon TL; Knürr Miracel rotasında 2,3 milyon TL. Müşteri sonunda Knürr'ü tercih etti.
İlk yıl operatör memnuniyet anketi
Konsol kurulumundan 12 ay sonra operatör anketi: ergonomi memnuniyeti 5 üzerinden 4.7 (önceki kontrol odası 2.8); kas-iskelet şikâyeti %0 (önceki %42); vardiya yorgunluk şikâyeti %18 (önceki %58); konsol kullanım kolaylığı 4.8/5 (height-adjustable hafıza pozisyonları belirgin etki). Bu rakamlar yatırımın insan tarafındaki anlamını gösteriyor.
Bakım sürecinde gözlenenler
İlk 18 ayda sıfır aktüatör arızası; bir konsoldaki monitör kolu bağlantısında 14. ayda gevşeme tespit edildi, sahada 30 dakikada düzeltildi. Yıllık bakım sözleşmesi 65 bin TL; aktüatör kontrol, kablolama gözden geçirme, ergonomik ölçüm dahil.
Türkiye'de Konsol Yetkili Servis ve Yedek Parça
Vertiv Knürr Miracel için Türkiye'de yetkili distribütör ve servis ağı en geniş; İstanbul, Ankara, İzmir'de saha mühendisleri var. Tipik müdahale süresi 8-24 saat. Winsted için yetkili partner sınırlı; saha müdahale 2-4 iş günü. Constant Technologies için Türkiye'de aktif partner olmayabiliyor; servis sorunlarında doğrudan ABD ile iletişim, müdahale süresi 5-10 iş günü.
Yedek aktüatör tedarik süresi
LINAK aktüatörler için Türkiye'de stok bulunabiliyor; sipariş bazlı 2-5 iş günü. Konsol özel modelinde aktüatör stoklu olmadığı durumlar için Avrupa Linak fabrikasından sipariş 4-8 hafta. Bu nedenle kritik kontrol odalarında yedek aktüatör (her konsol başına 1 yedek) stoğu öneriliyor.
Bakım sözleşmesi tipleri
Temel bakım: yıllık 1 ziyaret, görsel kontrol, aktüatör hareketleri. Yatırımın %1-1,5'u. Standart bakım: 6 ayda 1 ziyaret, ergonomik ölçüm, kablolama kontrolü. Yatırımın %2,5-3,5'u. Premium bakım: 4 ayda 1 ziyaret + 24 saat müdahale garantisi + uzaktan izleme. Yatırımın %4-6'sı.
Konsol Geri Dönüşüm ve İkinci El Pazarı
Profesyonel konsolun fiziksel ömrü 12-15 yıl; bu süre sonunda büyük çoğunluk hâlâ kullanılabilir durumda. Türkiye'de ikinci el konsol pazarı küçük ama büyüyor; Knürr Miracel ve Winsted ürünlerinin ikinci el değeri sıfır olmuyor. 8-10 yıllık konsolun ikinci el değeri ilk yatırımın %25-35'i.
Yeniden değerlendirme: revizyon
Eski konsol için aktüatör değişimi (LINAK orijinal yedek 18-28 bin TL), kablolama yenileme (15-25 bin TL) ve yüzey kaplama yenileme (8-12 bin TL) yapıldığında konsol hayatı 5-7 yıl daha uzuyor. Toplam revizyon maliyeti yeni konsolun %25-30'u; kurumsal müşteri için anlamlı seçenek.
Çevre ve sürdürülebilirlik
Knürr Miracel ve Winsted ürünleri ISO 14001 üretim sertifikalı; konsol yapısının %75-85'i geri dönüştürülebilir malzemeden. Türkiye'de büyüyen çevre raporlama gereksinimleri (CSRD, GRI) için bu sertifikalı ürünlerin satın alımı raporlanabilir kalem.
Karar: Mobilyacı mı Ergonomi Mühendisi mi
Komuta kontrol konsolu kararı pratikte tek soruyla biter: bu odadaki operatörler 7/24 vardiya çalışacak mı? Eğer cevap evetse mobilyacı seçeneği masada olamaz; ergonomi mühendisi danışmanlığında profesyonel konsol şart. Cevap hayırsa (ofis tipi izleme odası, vardiya bazlı değil) standart yükseklik ayarlı ofis masası yeterli olabiliyor; ancak bu durumda "komuta kontrol" kategorisinde değil "izleme istasyonu" kategorisinde değerlendirmek lazım.
Komuta kontrol konsolu seçimi, mevcut konsol ekosisteminin değerlendirilmesi ve ISO 11064 audit talepleri için kontrol odası çözümleri sayfamızı inceleyebilir, doğrudan teklif almak için iletişim formunu kullanabilirsiniz. Tamamladığımız konsol kurulum referanslarımıza projeler sayfası üzerinden ulaşabilirsiniz.
