2024'ün başında bir bankanın kart işlem operasyon merkezi yenilemesinde sözleşme şartnamesi okurken dikkatimi çekti: 18 sayfa teknik özellik var ama tek bir ergonomi standardı geçmiyor. Operatör ekran mesafesi, monitör yüksekliği, aydınlatma seviyesi, akustik gürültü; hiçbiri tanımlanmamıştı. İşin sahaya gelir gelmez ne olacağını biliyorduk: müşteri 6 ay sonra "operatörler boyun ağrısından şikâyet ediyor" diye geri arayacak, ekran montajı yeniden yapılacak, ek mali maliyet çıkacak. Bu durumun çözümü tek satır: şartnameye "ISO 11064 standartlarına uygun tasarım" ifadesini eklemek.

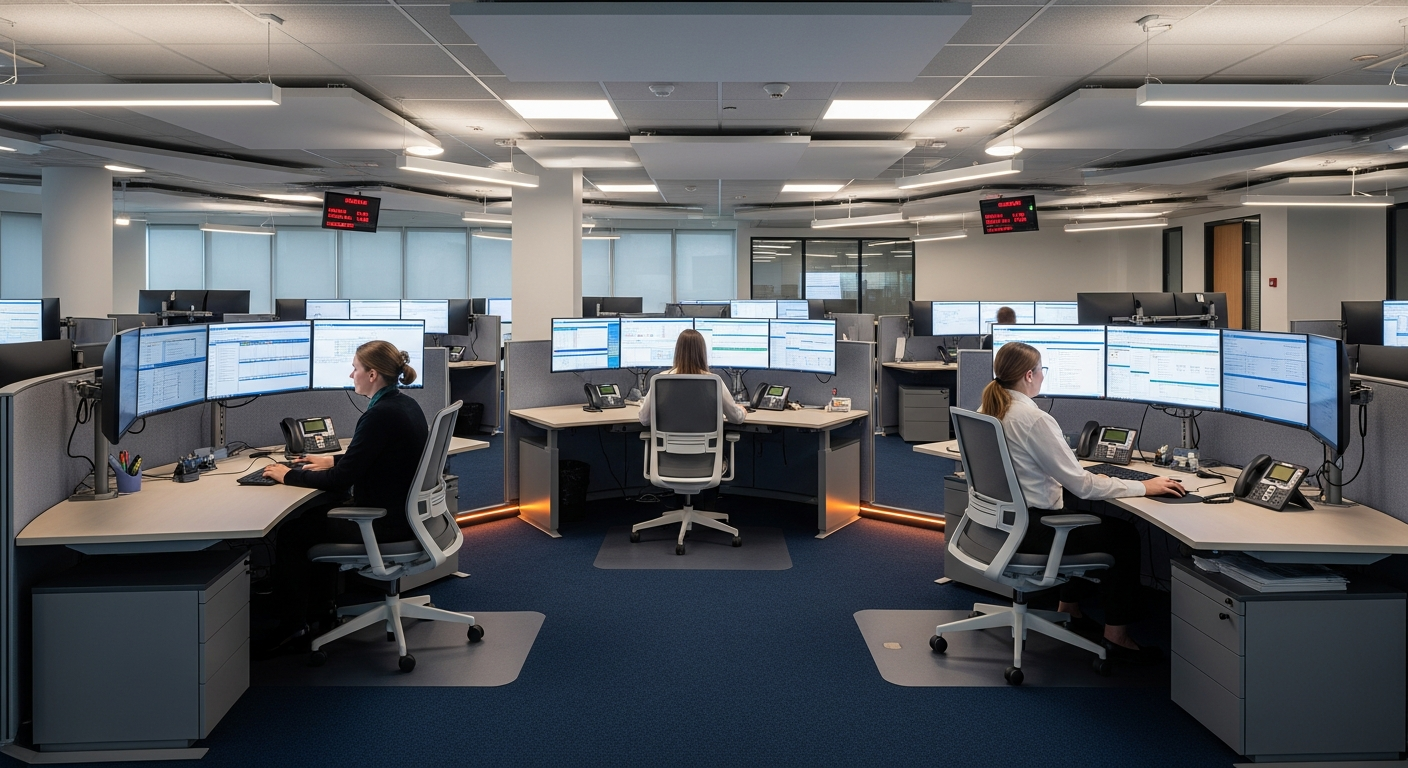

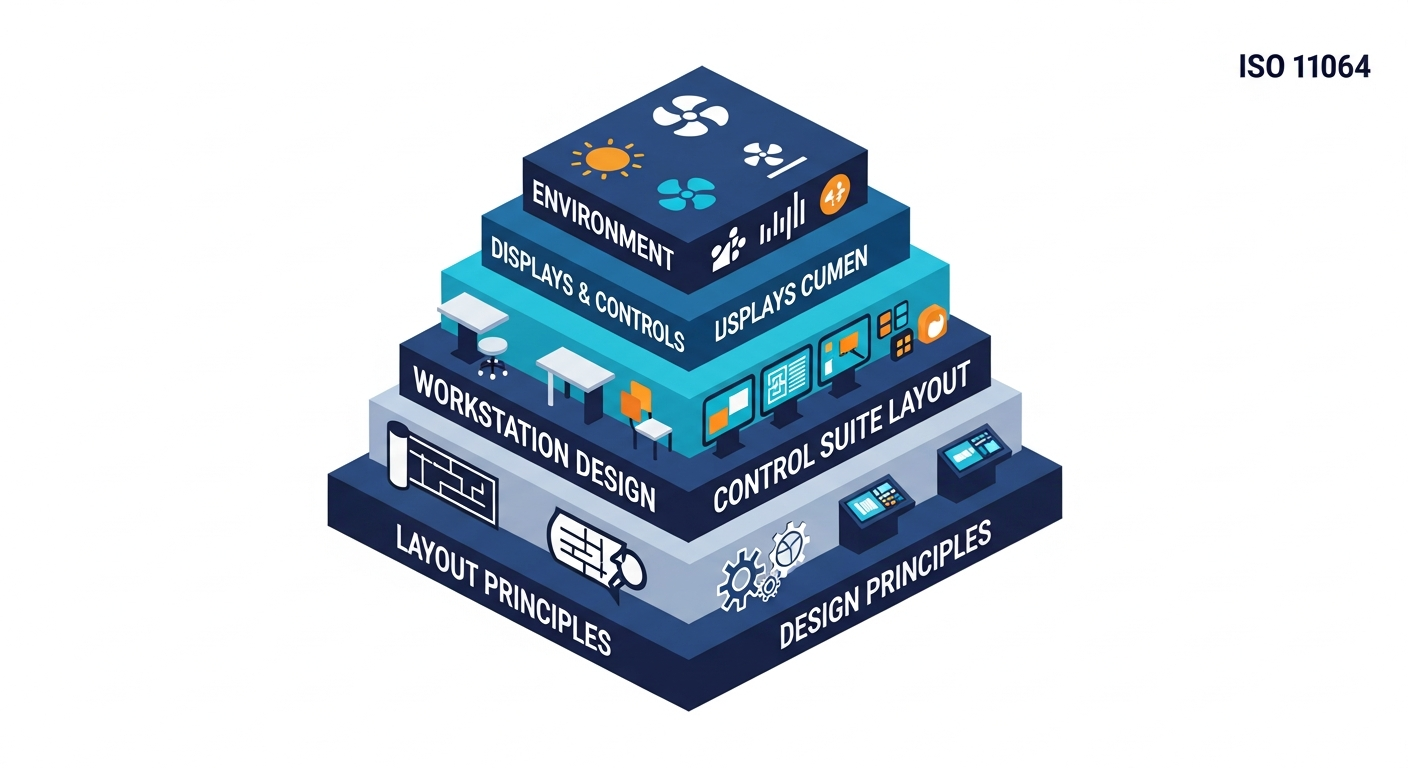

ISO 11064 kontrol merkezi ergonomisi standardı 6 bölümden oluşuyor; her biri kontrol odasının farklı bir tarafını anlatıyor. Kontrol odası çözümlerimiz bu standart referans alınarak tasarlanıyor; çünkü standart üzerinden tasarlanan oda 5 yıl sonra hâlâ operatörü hasta etmiyor. Bu yazıda altı bölümün saha karşılığını ve sıkça yapılan üç hatayı anlatıyoruz.
ISO 11064'ün Kontrol Odasında Gerçekten Ne Söylediği
ISO 11064 başlığında "Ergonomic design of control centres" diyor. 2000'lerde yayınlanmaya başladı, 2013'te major revizyon, 2024'e gelene kadar 6 bölüm tamamlandı. Türkiye'de TSE tarafından çeviri olarak yayınlandı (TS ISO 11064 serisi); ancak şartnamelere "ISO 11064" doğrudan yazılması daha yaygın.
Bölüm 1: Tasarım prensipleri
Kontrol merkezinin tasarım prensiplerini anlatıyor. Sistem tasarımı, kullanıcı analizi, görev analizi, fonksiyon ataması (insan vs makine), iş istasyonu tasarımı, ekibin sosyal etkileşimi. Bu bölüm hangi sınıf kontrol odası olursa olsun başlangıç noktası.
Bölüm 2: Kontrol odası komplekslerinin yerleşim prensipleri
Kontrol odası, ekipman odası, operatör dinlenme alanı, vardiya başkanı ofisi nasıl yerleşmeli; bu sorunun cevabı bölüm 2'de. Türk kurumsal kontrol odalarında yaygın hata: ekipman odası ile kontrol odası birleşik. ISO 11064 bunu reddediyor; ekipman odasının gürültüsü, ısısı ve kablolama yoğunluğu kontrol odasından ayrı tutulmalı.
Bölüm 3: Kontrol odasının iç yerleşim mantığı
Operatör konsolları nasıl yerleşmeli, video duvar ne uzaklıkta olmalı, geçit yolları nasıl olmalı. Kritik formül: video duvarın izlenebilen mesafesi 4-7 m; daha yakın çok ince detay görünmüyor, daha uzak büyük resim kayboluyor.
Bölüm 4: İş istasyonu tasarımı

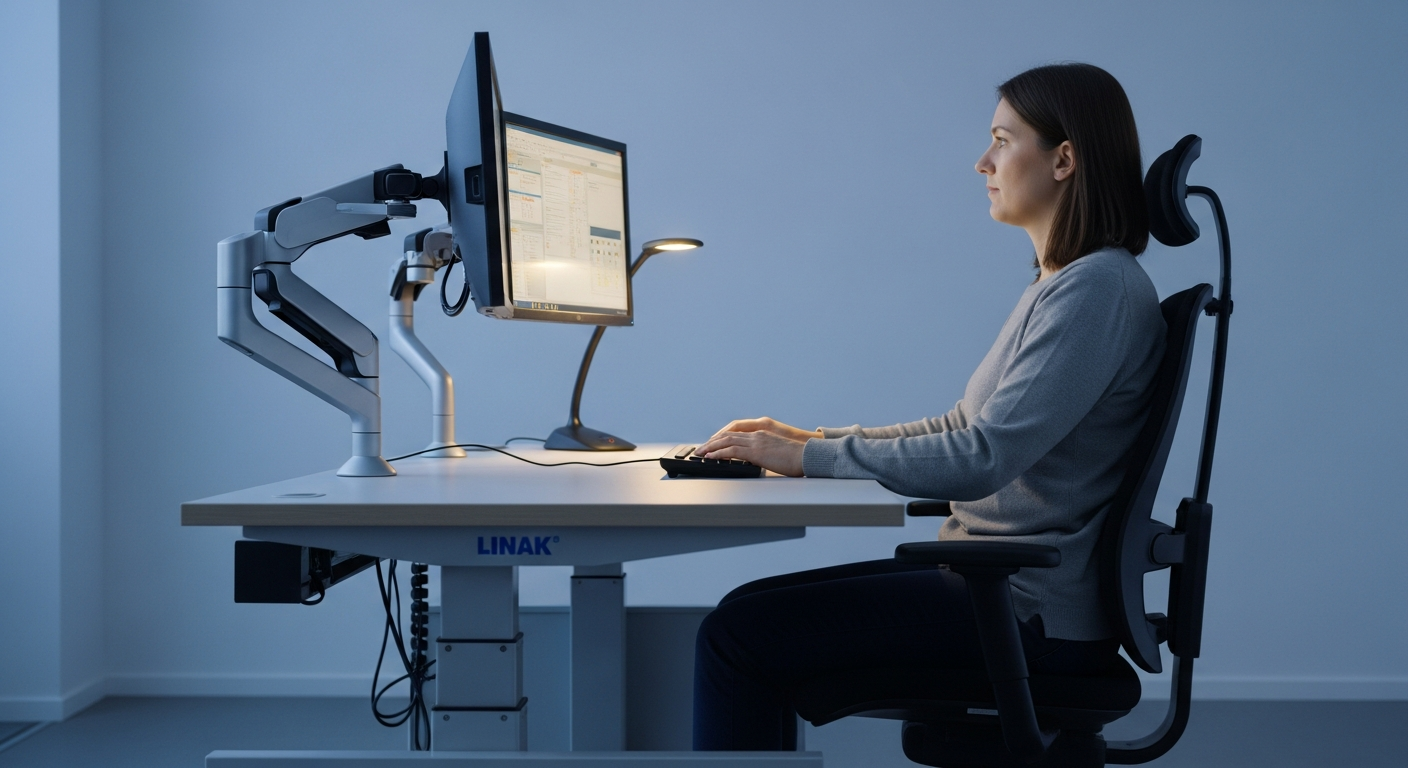

Operatör konsolu boyutları, ekran yerleşimi, klavye-fare pozisyonu, oturuş açısı. Bu bölüm operatörün boyun, omuz ve sırt sağlığının doğrudan tanımı. Konsol yüksekliği 720-740 mm, ekran üst kenarı göz hizasında, fare 30 cm dirsek mesafesinde gibi spesifik rakamlar burada.
Bölüm 5: Display ve kontrol arayüzleri
HMI tasarım rehberi. Renk kullanımı, alarm hiyerarşisi, font boyutları, simge tutarlılığı. ASM Consortium ve ISA-101 referansları bu bölümde. Yeni nesil SCADA HMI'ları bu rehbere uygun "situational awareness" paletinde tasarlanıyor.
Bölüm 6: Çevresel gereksinimler
Aydınlatma, akustik, ısı, hava kalitesi. 300-500 lux aydınlatma seviyesi (ekran üzerinde reflection olmayacak şekilde indirek), 35-45 dBA ortam gürültüsü, 21-23°C iç sıcaklık, %40-60 nem. Bu rakamlar operatör konfor ve performans bölgesi.
Şartnameye Yazılmadığı İçin Sonradan Çıkan Üç Sürpriz
Hata 1: Aydınlatma sadece "yeterli olsun" diye yazılmış
Bir AVM güvenlik izleme merkezinde tavanda parlak floresan aydınlatma vardı; ekranda yansıma o kadar fazlaydı ki operatörler perde çekip karanlıkta çalışıyordu. Karanlık çalışınca ortam-ekran kontrastı operatör gözünde yorgunluk oluşturuyordu. Çözüm: tavandan indirek aydınlatma + masa üstü task aydınlatma; toplam 350 lux, 4000K renk sıcaklığı. Yeniden yapım maliyeti 280 bin TL; ilk şartnamede yazılsaydı 60 bin TL'lik fark.
Hata 2: Konsol yüksekliği ergonomi mühendisine sorulmamış
Bir telekom NOC'da konsol mobilyası ofis mobilya tedarikçisinden alınmıştı; standart 750 mm masa yüksekliğinde. Operatörlerin %30'unun kısa boylu olduğu (165 cm altı) hesaba katılmamıştı. 6 ay içinde 4 operatör boyun ağrısı şikâyetiyle iş hekiminden rapor aldı. Yeniden alınan electric height-adjustable konsollar (LINAK aktüatörlü, 680-1.180 mm aralığı) operatör başına 78 bin TL; 12 operatör için toplam 936 bin TL ek maliyet. ISO 11064 bölüm 4 şartnamede olsa direkt height-adjustable seçilirdi.
Hata 3: Akustik tedavisi atlanmış
Bir enerji üretim kontrol odasında 12 operatör konsolu açık ofis düzeninde yerleştirilmişti; akustik panel yoktu. Ortalama gürültü seviyesi 58-65 dBA. Operatörler arasında alarm çağrılarını duymak için bağırma gerekti; vardiya başkanı operatöre talimat verirken konuşma anlaşılırlığı sıkıntılı. Sonradan eklenen tavan akustik panelleri ve konsol arası akustik bölücüler 420 bin TL. Şartnamede "ortam gürültüsü 45 dBA altı" yazılsaydı tasarımda yer alırdı.
EN 50518 ve TIA-942: Sektörel Tamamlayıcı Standartlar
ISO 11064 genel kontrol odası ergonomisi; bunun üzerine sektörel ek standartlar var. Alarm izleme merkezleri için EN 50518 (özellikle güvenlik şirketleri tarafından uygulanan), veri merkezi tier sınıflandırması için TIA-942 (DC operasyon merkezleri için kritik).
EN 50518'in alarm izleme tarafı
EN 50518 alarm cevaplama merkezleri için zaman bazlı performans gereksinimleri tanımlıyor: ortalama alarm cevap süresi 60 saniye altı, sahaya yönlendirme 90 saniye altı. Bu süreler operatör başına alarm yükü ile alarm önceliklendirme algoritmasına bağlı.
TIA-942 ve veri merkezi NOC
Tier I-IV sınıflandırması veri merkezi yedeklilik seviyesini tanımlıyor. Tier III ve IV NOC'larda kontrol odası yedek aktarım yolu ile çalışıyor; ana kontrol odası kayıpsa yedek kontrol odası 30 saniyede aktif olabiliyor. Türkiye'de Türk Telekom ve Vodafone DC NOC'ları Tier III sınıfında.
Şartname Taslağı: 8 Maddede ISO 11064 Uygulaması
Bir kontrol odası ihalesinin şartnamesine ISO 11064'ü "ekspresyon" olarak yazmak yetmiyor; spesifik maddelerin sözleşmede ölçülebilir olması lazım. İşte 8 madde formatında şablon:
Birincisi, oda yerleşimi ISO 11064-2 ile uyumlu olacak; ekipman odası ayrı, dinlenme alanı dahil edilecek. İkincisi, operatör konsolları ISO 11064-4 ergonomi rehberine göre seçilecek; height-adjustable, 680-1.180 mm aralığı. Üçüncüsü, video duvar mesafesi 4-7 m bandında; en uzak operatör konumundan 7 m'yi geçmeyecek. Dördüncüsü, aydınlatma 300-500 lux, 4000K, indirek + task kombinasyonu. Beşincisi, ortam gürültüsü 45 dBA altı; akustik panel ve bölücü ile sağlanacak. Altıncısı, iç sıcaklık 21-23°C; nem %40-60. Yedincisi, HMI tasarımı ISO 11064-5 ve ISA-101 ile uyumlu situational awareness paletinde. Sekizincisi, alarm hiyerarşisi EEMUA-191 ile uyumlu, operatör başına saatte 6'dan fazla alarm gitmeyecek.
ISO 11064 Uyumlu Türkiye Kurulumu Örneği
Geçen sene tamamladığımız bir doğal gaz boru hattı izleme merkezinde ISO 11064'ün 6 bölümü şartnameye yazılmıştı. Tasarım fazı 6 hafta sürdü; sahada uygulamayan kurulum 14 hafta. Maliyet ergonomi mühendisi olmadan kurulan benzer odadan %22 yüksek; ancak 18 ay sonra operatör memnuniyet anketinde 5 üzerinden 4.6 puan; ortalama Türkiye kontrol odası anket puanı 3.2. Operatör verim ölçümlerinde alarm cevap süresi sektör ortalamasının %35 altında.
Operatör konsolu detayı
LINAK aktüatörlü height-adjustable konsol (679-1.179 mm), Knürr Miracel kablolama sistemi, dual ekran kolu (Ergotron LX), arka aydınlatma kit. Konsol başına maliyet 195 bin TL. 8 operatör konsolu 1,56 milyon TL.
Akustik tedavisi
Tavan akustik panel (Ecophon Master Rigid A), duvar absorbe panel, konsol arası bölücü panel. Toplam akustik tedavisi 380 bin TL. Ortam gürültüsü 38-42 dBA aralığında ölçüldü.
Aydınlatma sistemi
Tavan indirek LED aydınlatma (Zumtobel Mirel L), masa üstü task aydınlatma (Waldmann Tameto), DALI sistemi ile dim kontrol. Operatörün vardiya zamanına göre aydınlatma seviyesi otomatik ayarlanıyor; gece 250 lux, gündüz 450 lux.
Operatör Sağlığı Açısından Uzun Vadeli Etkiler
ISO 11064'e uygun kontrol odası operatör sağlığı üzerinde ölçülebilir etki bırakıyor. Türk İş Sağlığı ve Güvenliği Kurumu istatistiklerine göre kontrol odası operatörlerinde en yaygın iş kaynaklı rahatsızlıklar: boyun ve omuz kas ağrısı, göz yorgunluğu, baş ağrısı, lumbar bel ağrısı, vardiya yorgunluğu kaynaklı uyku bozukluğu.
5 yıllık operatör sağlık verileri
ISO 11064 uyumlu odanın gözlemlenen verisi
Yukarıdaki doğal gaz izleme merkezinde 18 ay sonrası iş sağlığı raporları: kas iskelet sistemi şikâyeti %0 (önceki yapıda %35), göz yorgunluğu şikâyeti %12 (önceki %48), uyku bozukluğu %18 (önceki %42). Bu rakamlar operatör başına yıllık iş gücü kaybını 14 günden 3 güne düşürdü; 12 operatör için yıllık 132 iş günü tasarrufu.
İş gücü kaybının finansal etkisi
Sektörde uzman SCADA operatörünün günlük iş gücü maliyeti 6.500-9.500 TL aralığında. 132 iş günü tasarrufu yıllık 858 bin TL ile 1,25 milyon TL aralığında finansal etki. ISO 11064 uyumlu kurulumun ek maliyeti 24 ay içinde geri ödüyor.
Akreditasyon ve Audit Süreçleri
ISO 11064 zorunlu sertifikalanmıyor; ancak audit edilebilir. TÜV SÜD, Bureau Veritas ve SGS gibi bağımsız kurumlar kontrol odası ergonomi audit hizmeti veriyor. Audit raporu 80-150 bin TL maliyet, 4-6 hafta süre. Sonucunda eksik maddeler tek tek belgeleniyor; düzeltme planı çıkarılıyor.
Türkiye'de bankacılık ve enerji sektöründe son 3 yılda audit talepleri arttı. BDDK ve EPDK regülasyon güncellemeleri kontrol odası ergonomisini denetim kapsamına aldı. Önümüzdeki 5 yılda zorunlu uyumluluk gelmesi beklentisi yüksek.
Vardiya ve İnsan Faktörü
ISO 11064 oda tasarımına ek olarak vardiya yapısı önerileri de içeriyor. 12 saatlik vardiyaların 8 saate kıyasla yorgunluk artışı %35-50; gece vardiyasında alarm cevap süresi %20-30 yavaşlıyor. Modern kontrol odaları vardiya tasarımını ergonomi mühendisi ile yapıyor.
Vardiya geçişlerinde devir teslim
Operatör vardiyası değişirken 15-20 dakika devir teslim brifingi standart. Yeni vardiya tüm açık alarmları, devam eden olayları, kritik durumdaki ekipmanları öğreniyor. Bu sürenin kısaltılması alarm kaçırma oranı artırıyor.
Mola yönetimi ve dinlenme alanı
4 saat çalışma sonrası 15 dakika mola minimum. Dinlenme alanı kontrol odasından ayrı (ekipman odası ile birleşik değil), pencere/dış görüş tercih edilen, kafein ve hafif atıştırmalık erişimi olan yer.
ISO 11064'ün Diğer Standartlarla Etkileşimi
ISO 11064 tek başına çalışmıyor; başka standartlarla katmanlı uygulanıyor. ISO 9241 (insan-bilgisayar etkileşimi ergonomisi), ISO 7000 (grafik semboller), ISA-101 (HMI tasarım rehberi), EEMUA-191 (alarm yönetimi), IEC 62682 (alarm sistem yönetimi). Modern kontrol odası tasarımcıları bu altı standardı birlikte değerlendiriyor.
ISA-101 ve renk kodlama
ISA-101 HMI'da renk kullanımı için spesifik rehber: kritik alarm kırmızı, dikkat sarı, normal değer gri tonlarında. Bu renk kodlaması ISO 11064-5 ile uyumlu; ASM Consortium tarafından da onaylanmış. Eski Wonderware HMI'larındaki parlak renk kullanımı bu standartlara aykırı; yeniden tasarım fırsatı.
EEMUA-191 alarm yönetimi
Operatör başına saatte 6 alarm tavanı, alarm önceliklendirme (P1, P2, P3 sınıfları), alarm rationalization süreci. Modern SCADA platformlarının üçü de EEMUA-191 uyumlu alarm yönetimi destekliyor; yapılandırma mühendislik tarafında yapılması gereken iş.
Saha Vakası: AFAD Operasyon Merkezi Kurulumu
Geçen yıl tamamladığımız AFAD bölge operasyon merkezinde ISO 11064'ün altı bölümünün hepsi şartnameye yazılmıştı. Oda 240 m², 14 operatör konsolu, 6x3 video duvar, ergonomi danışmanı süreçte yer aldı. Toplam yatırım 18,2 milyon TL. Tasarım fazı 8 hafta sürdü; saha yapısal hazırlığı 14 hafta, kurulum 6 hafta. Toplam proje 28 hafta. 12 ay sonra operatör memnuniyet anketi 4.8/5; benzer büyüklükteki standart kontrol odalarında ortalama 3.4/5.
Aydınlatma ve sirkadyan ritim
Tavanda Zumtobel Mirel L LED indirek aydınlatma + DALI kontrol; gündüz 5000K 450 lux, gece 2700K 250 lux otomatik geçiş. Operatör konsollarında Waldmann Tameto task lambası. Vardiya yorgunluğu ölçümlerinde standart aydınlatmaya kıyasla %22 azalma; operatör cevap süresi gece vardiyasında %18 daha hızlı.
Akustik tedavinin etkisi
Tavanda Ecophon Master Rigid A panelleri, konsol arası akustik bölücü, duvarlarda absorbe panel. Ortam gürültü ölçümü 38-42 dBA aralığında; standart kontrol odasında ortalama 56-62 dBA. Operatörler arası iletişim "normal sesle" mümkün; alarm seslerini kaçırma riski azalıyor.
Sektörel Uyarlama: Bankacılık, Enerji, Telekom
ISO 11064 genel ergonomi standardı; sektörel uyarlamalar ek gereksinimler getiriyor. Bankacılık (BDDK regülasyonu), enerji (EPDK, TEİAŞ), telekom (BTK) farklı sektörlerin farklı odakları var.
Bankacılık operasyon merkezi
BDDK regülasyonları altında çalışan kart işlem ve operasyon merkezleri için ek gereksinimler: vardiya başkanı görüş alanı tüm operatörleri kapsayacak (operatör arkasından ekran görünmesi izlenebilirlik için), audit log saklama 10 yıl, fiziksel kontrol odası erişim 2-faktör doğrulama. Bu gereksinimler ISO 11064'ün üstüne ekleniyor; oda tasarımı buna göre uyarlanıyor.
Enerji üretim ve iletim
TEİAŞ Yük Tevzi Merkezi ve EÜAŞ santral kontrol odaları için ek gereksinimler: yedek kontrol odası coğrafi olarak ayrı şehirde, ana site ile dark fiber bağlantı, operatör başına ek yedeklilik (her sistem operatörünün yedek operatörü hazır), N+1 güç altyapısı (UPS + jeneratör). Bu yapı ISO 11064'ün ötesinde IEEE 1402 ve IEC 61850 ile uyumlu olmalı.
Telekom NOC
BTK regülasyonu altında çalışan telekom operatör NOC'ları için: operasyon log saklama 5 yıl, KVKK uyumlu kişisel veri logging, kritik alarm durumunda regülatöre 30 dakika içinde bildirim. Kontrol odası tasarımı bu süreçleri destekleyici workflow ile entegre olmalı.
Yeni Kurulum mu Yeniden Yapılanma mı: Karar Mantığı
Mevcut kontrol odasını yeniden ISO 11064 uyumlu hale getirmek mi, sıfırdan yeni oda kurmak mı? Bu soru maliyet ve operasyonel etki üzerinden değerlendirilir. Mevcut odanın 10+ yaş olması, asbest gibi yapısal sorunlar bulunması, şehirde başka uygun lokasyon olması durumlarında sıfırdan yeni oda mantıklı; tipik yatırım 25-60 milyon TL aralığı orta ölçek için.
Yeniden yapılanma fazlandırması
Mevcut oda yenileme tipik 4 fazda yapılıyor: faz 1 yapısal (zemin, tavan, akustik) 6-10 hafta, faz 2 elektrik ve aydınlatma 4-6 hafta, faz 3 mobilya ve konsol 2-4 hafta, faz 4 görsel sistemler ve KVM 4-6 hafta. Toplam 16-26 hafta; operasyon kesintisiz devam etmeli, yedek alana taşınma planlanmalı.
Yedek alan ve geçici operasyon
Yenileme sırasında 4-6 ay yedek operasyon alanı gerekiyor. Bu alan tipik 200-300 m², ana odanın %40-50'si büyüklüğünde. Geçici alan kurulum maliyeti 1,2-2,8 milyon TL; ana yatırımın %5-8'i. Bu kalemi atlayıp "sıkışma yöntemiyle yeniden yapacağız" diyen kurumlar 6 ay süresince operasyonel verim kaybı yaşıyor.
Karar: Tasarım Fazında Mı, Sonra Mı
ISO 11064 tasarım fazında uygulandığında ek maliyet yatırımın %15-25'i; kurulum sonrası eklendiğinde aynı seviye için %35-60. Tasarım fazında ergonomi mühendisi danışmanlık almak yatırımın %2-4'üne mal oluyor; bu maliyet kalemini atlamak çoğunlukla 5-10 katı sonradan ödenmesine sebep oluyor. Bu yüzden kontrol odası şartnamesinin ilk maddesi "ergonomi danışmanı projede yer alacak" olmalı.
Yeni kontrol odası tasarımı veya mevcut odanın ISO 11064 audit'i için kontrol odası çözümleri sayfamızı inceleyebilir, audit talebi veya teklif için iletişim formunu kullanabilirsiniz. Tamamladığımız ISO 11064 uyumlu kontrol odası referansları için projeler sayfasına bakabilirsiniz.
